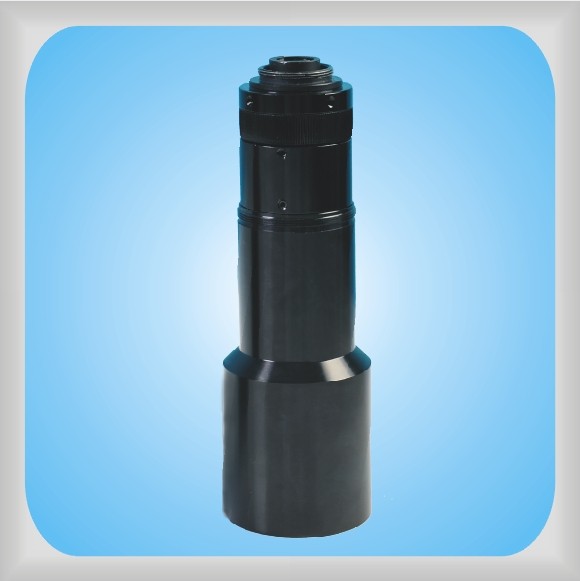

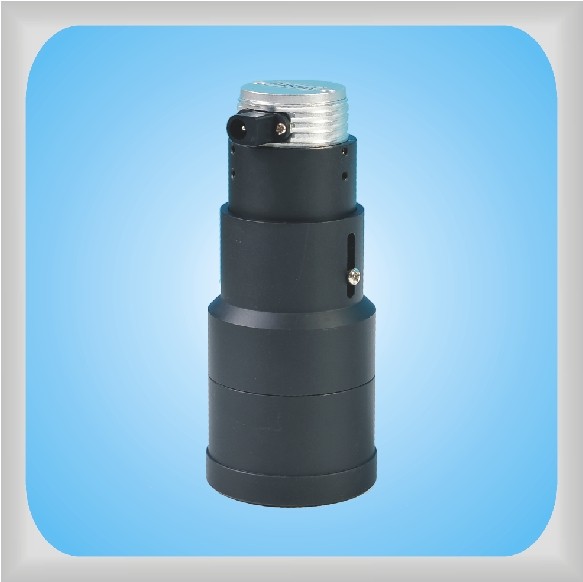

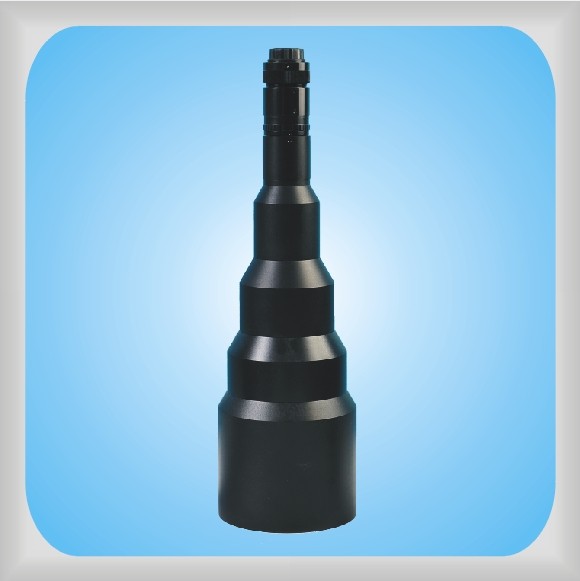

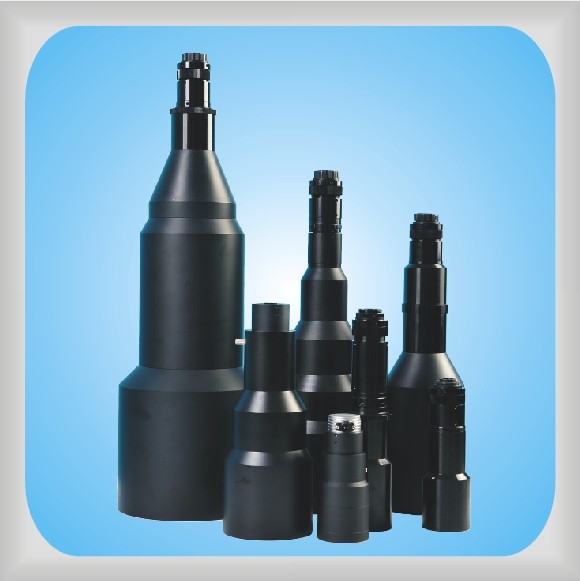

SPY大视野远心镜头

产品介绍:

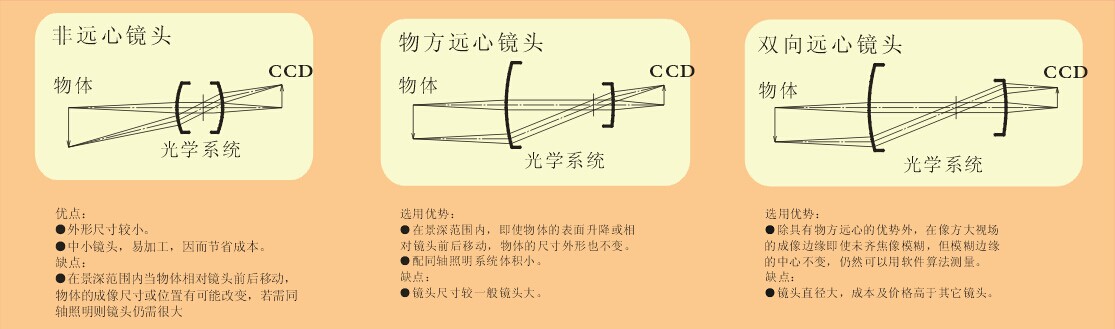

SPY大视野远心镜是视百科专为测量及机器视觉行业开发的双向（物方、像方）远心关系协调，具有低畸变、大景深、大视野等特点。广泛应用于计量光刻、大工件的量测以及大范围视觉经检查领域。

产品简介
技术参数
视场对照表

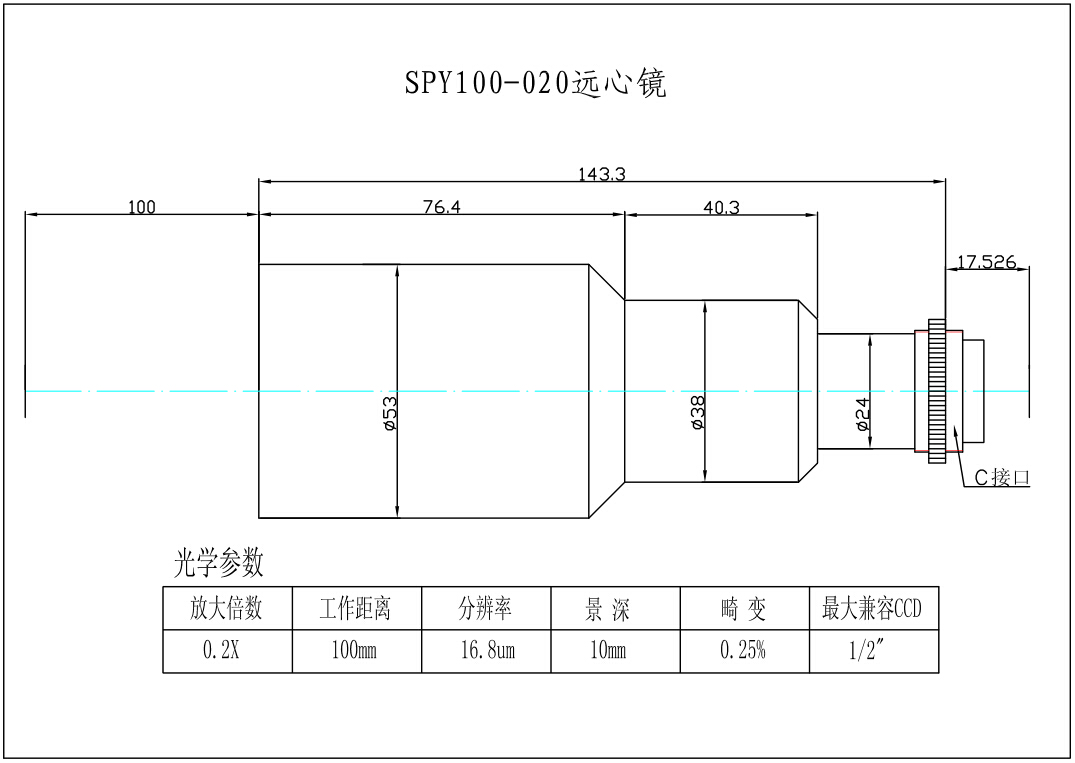

外形尺寸

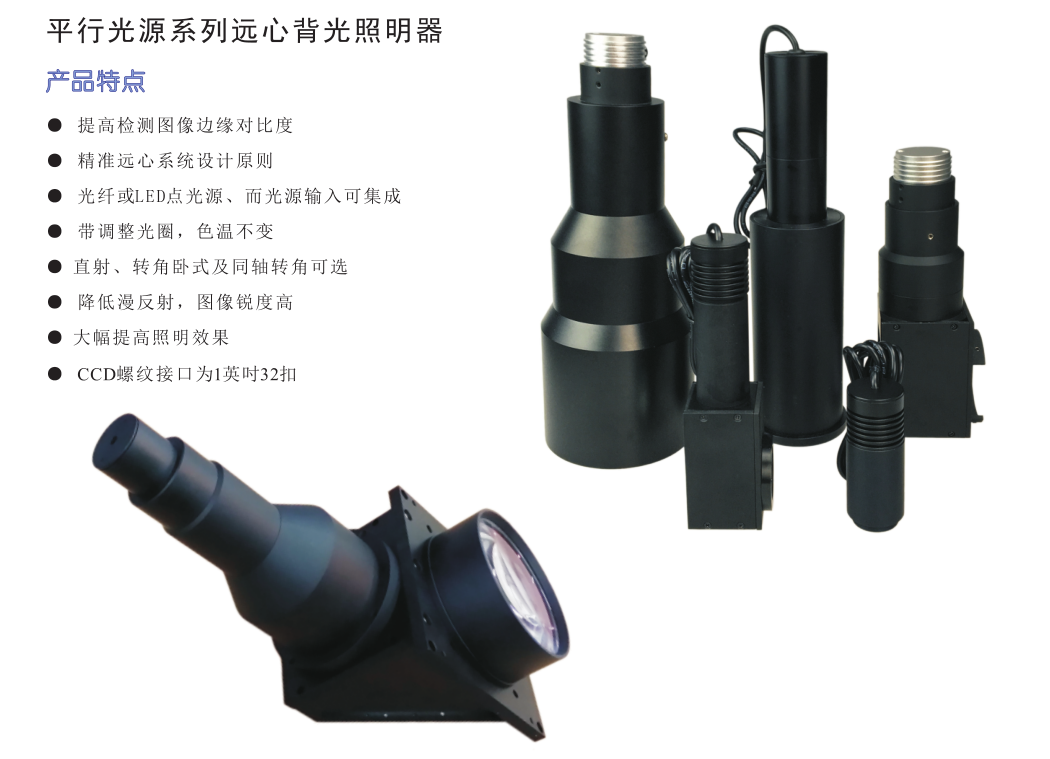

可选附件

产品简介

SPY大视野远心镜是视百科专为测量及机器视觉行业开发的双向（物方、像方）远心关系协调，具有低畸变、大景深、大视野等特点。广泛应用于计量光刻、大工件的量测以及大范围视觉经检查领域。
● 标准C接口（支承面到CCD靶面距离为17.55mm）。也可加CS接口。
● CCD螺纹接口为1英吋32扣

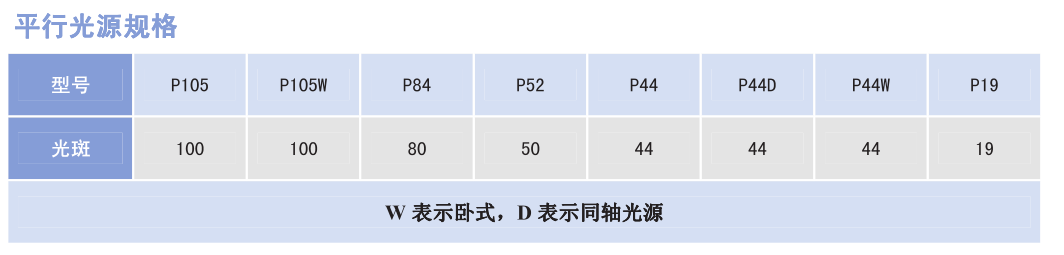

● 可配置内同轴或外同轴光。

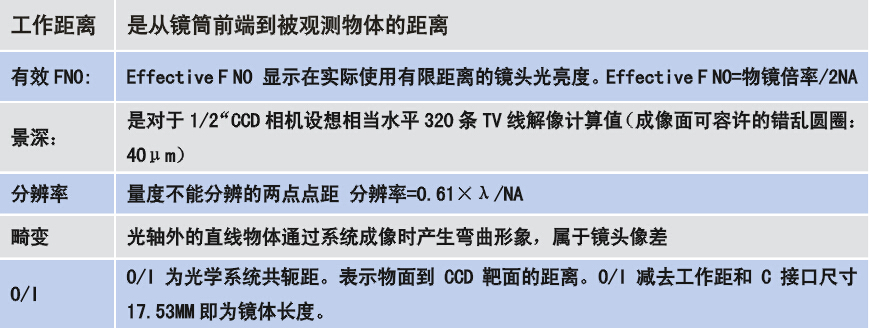

型号	倍率	工作距离	视场(1/3CCD)	有效FNO	景深	分辨率	畸变（%）	远心度	O/I	最大兼容CCD
SPY36-0048	0.048X	36	φ100	5~25	20	67	0.05%	＜0.08	376.6	φ4.8
SPY116-0048Z	0.048X	116	φ100	8	60	99	0.06%	＜0.08		1/2"
SPY156-0048	0.048X	156	φ100	8	100	67	0.12%	＜0.08	530	φ4.8

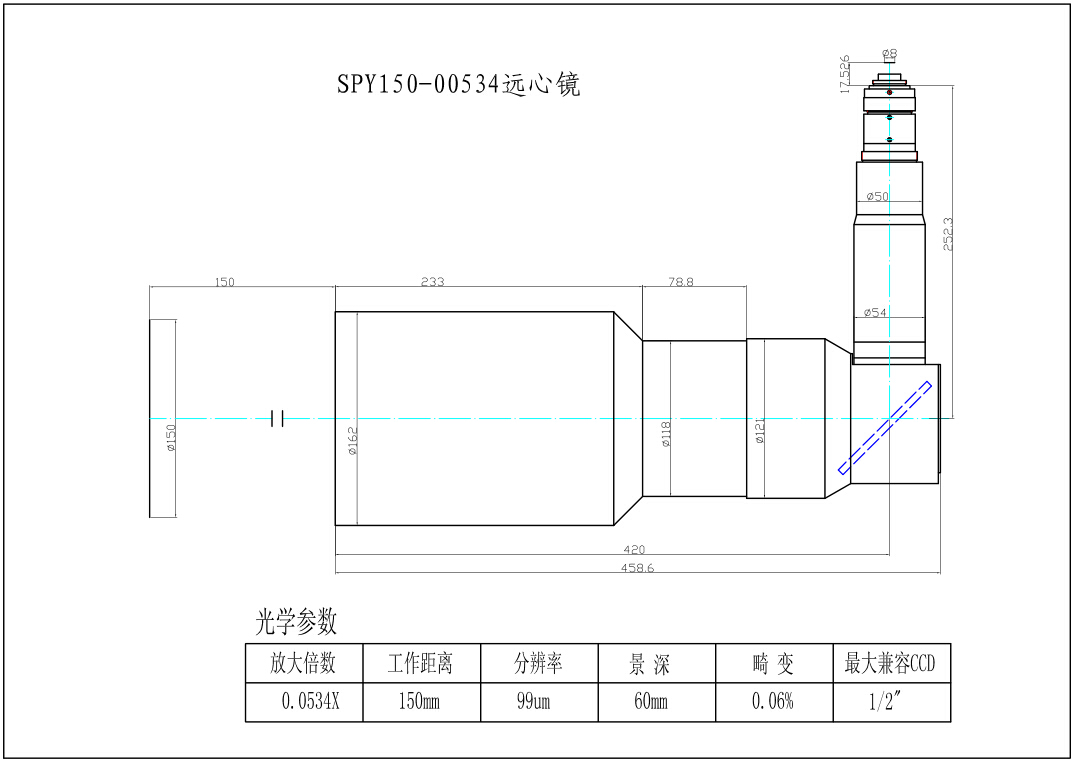

SPY150-00534Z	0.0534X	150	*12090**	8	60	99	0.07%	＜0.08	787	1/2"

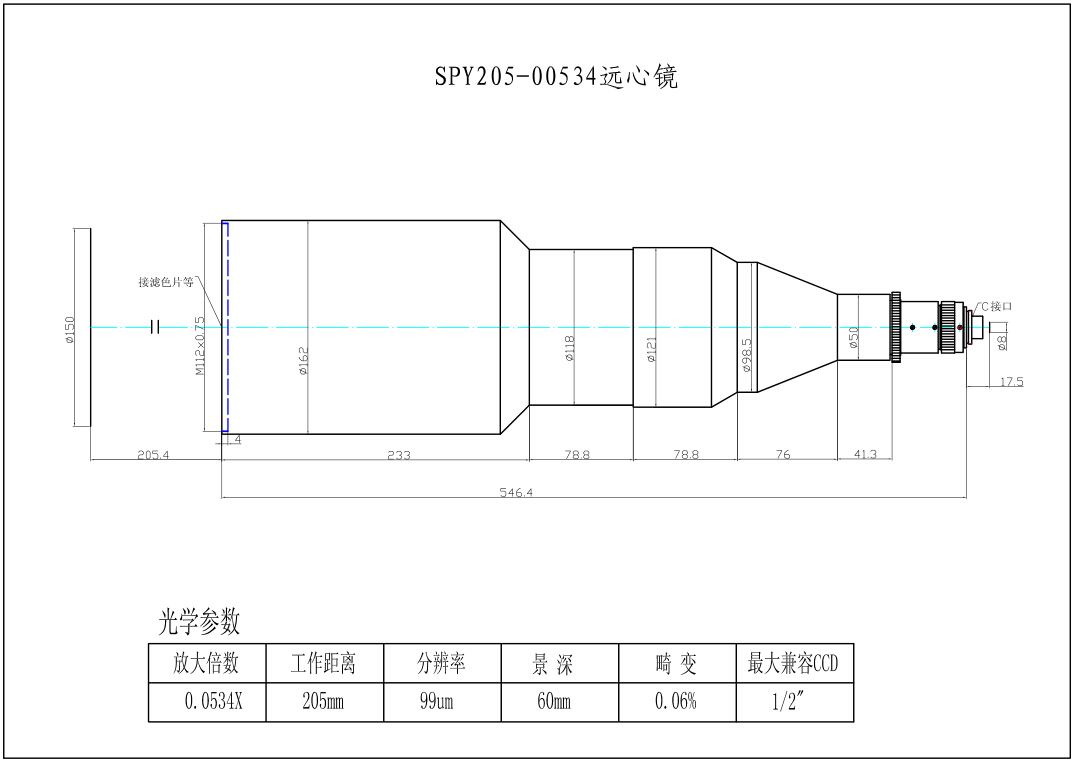

SPY205-00534	0.0534X	205	*12090**	8	60	99	0.07%	＜0.08	814	1/2"
SPY75-006	0.06X	95	φ100	5~25	64	54	0.25%	＜0.08	369	φ4.8
SPY95-006Z	0.06X	95	φ80	8	68	47	0.10%	＜0.08		φ4.8
SPY150-006	0.06X	150	*10680**	8	100	90	0.08%	＜0.08	729	1/2"
SPY175-006	0.06X	175	*10680**	8	100	90	0.08%	＜0.08	729	1/2"

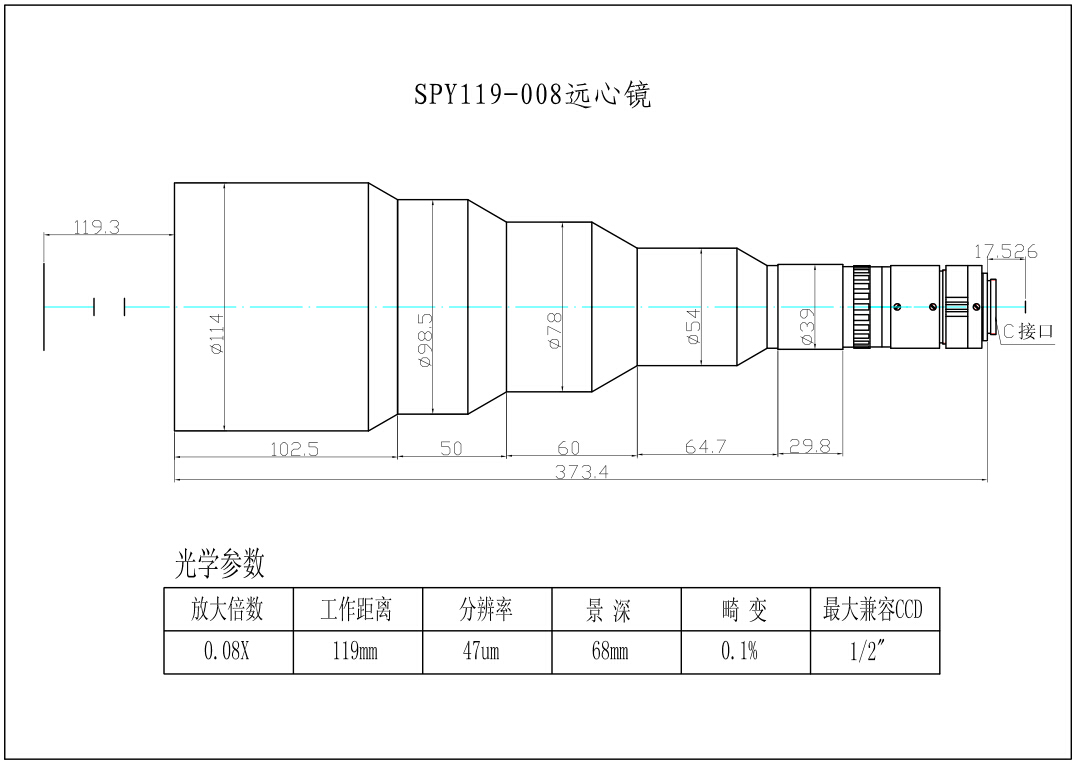

SPY119-008/Z	0.08X	119	*8060**	6	100	68	0.10%	＜0.08	483	1/2"

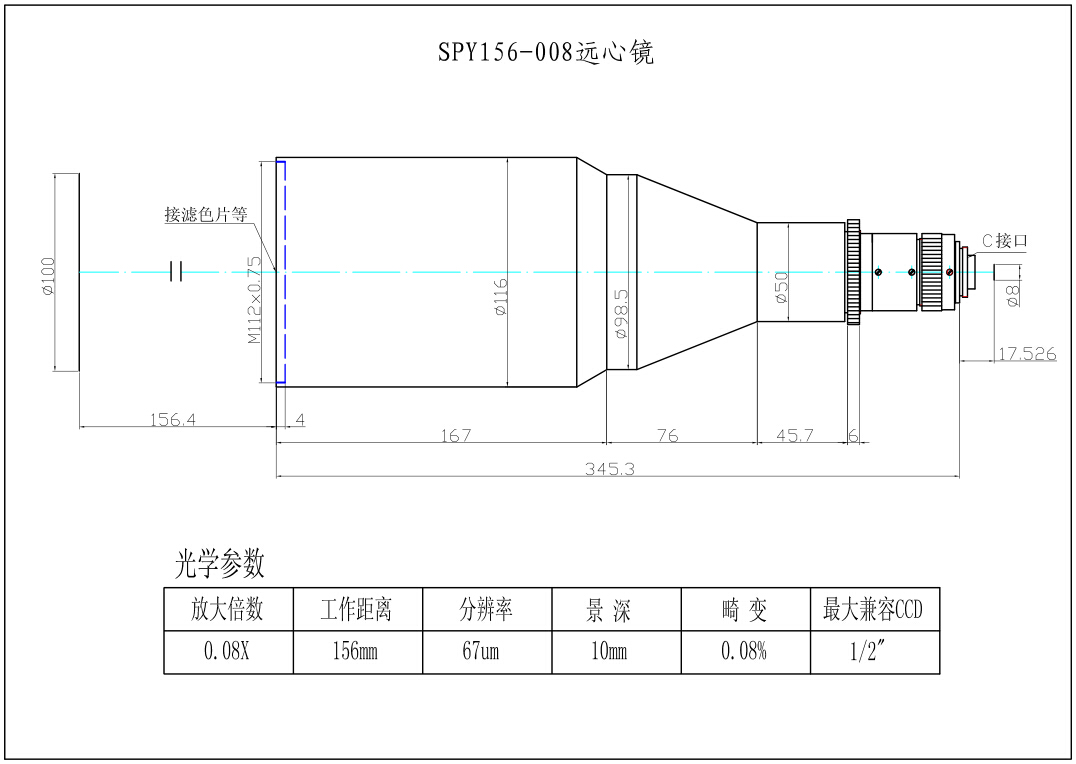

SPY156-008	0.08X	156	*8060**	8	100	68	0.08%	＜0.08	517	1/2"
SPY206-008	0.08X	206	100	8	100	68	0.08%	＜0.08	530	1/2"
SPY110-008/100	0.08X/1.0X	119	*8060/6.44.8*	8	64	54	0.08%	＜0.08		1/2"
SPY48-010	0.10X	48	*6448**	5	1.3	11.2	0.29%	＜0.08		1/2"
SPY90-010/Z	0.10X	90	*6448**	5	64	54	0.40%	＜0.08	416	1/2"

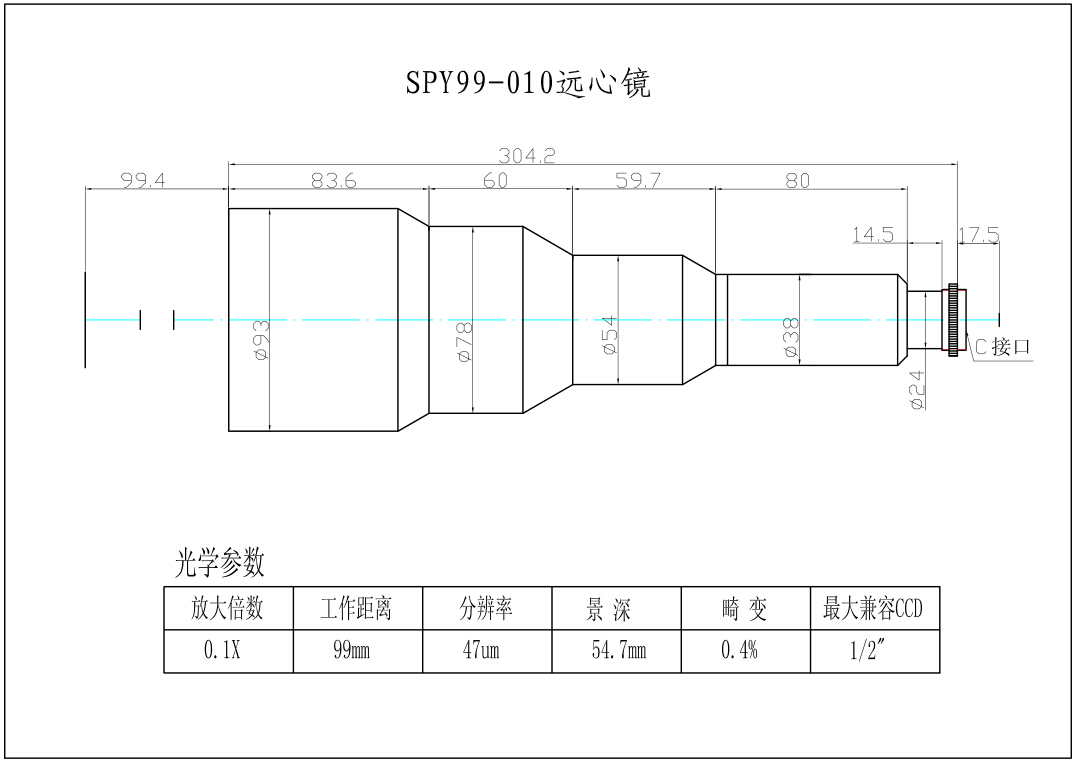

SPY99-010	0.10X	99	*6448**	5	64	54	0.40%	＜0.08	426	1/2"
SPY100-010	0.10X	100	*6448**	5	64	54	0.40%	＜0.08	426	1/2"
SPY119-010	0.10X	119	*6448**	8	64	54	0.40%	＜0.08	446	1/2"

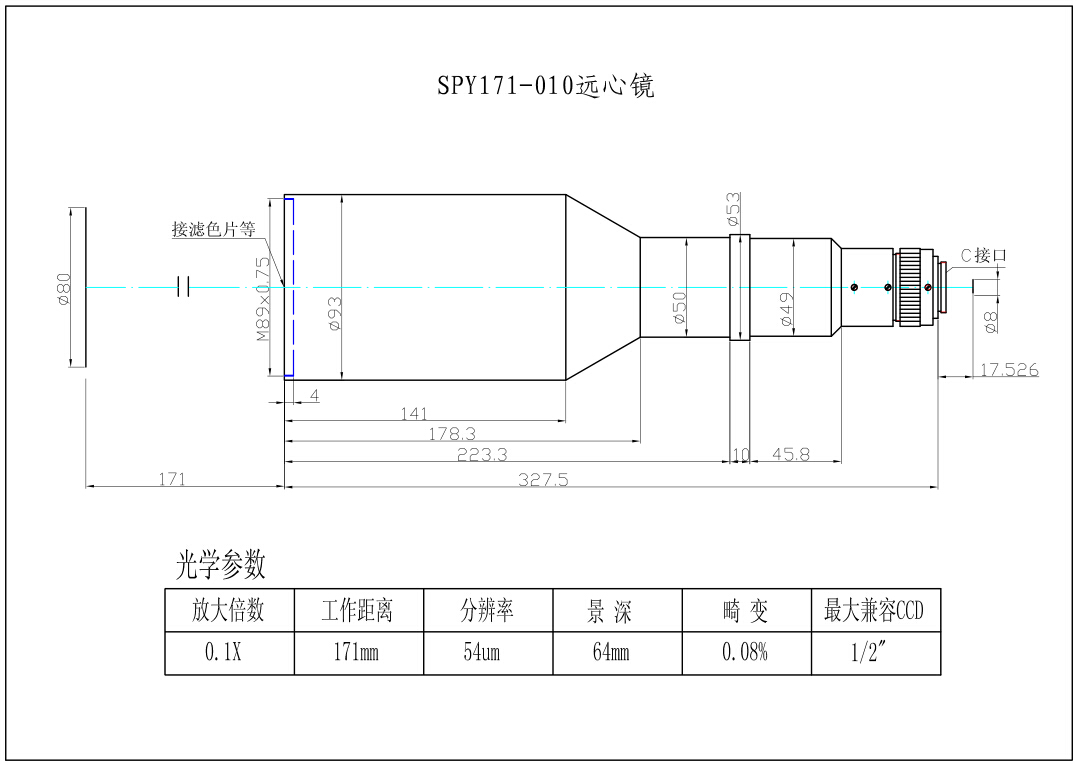

SPY171-010	0.10X	171	*6448**	8	64	54	0.08%	＜0.08	516	1/2"
SPY108-017	0.17X	108	*37.628.2**	8	22	31.7	0.09%	＜0.05	314	1/2"
SPY85-017	0.17X	85	*37.628.2**	8	24	31.5	0.20%	＜0.1	294	1/2"
SPY90-010/100	0.10X/1.0X	99	*6448/6.44.8*	5	64	54	0.40%	＜0.08		1/2"
SPY171-010/100	0.10X/1.0X	171	*6448/6.44.8*	8	64	54	0.08%	＜0.08	516	1/2"
SPY90-020	0.20X	90	*3224**	5~27	10	26.8	0.09%	＜0.05	261	1/2"
SPY100-020Z	0.20X	100	*3224**	6	10	16.8um	0.25%	＜0.05	210	1/2"

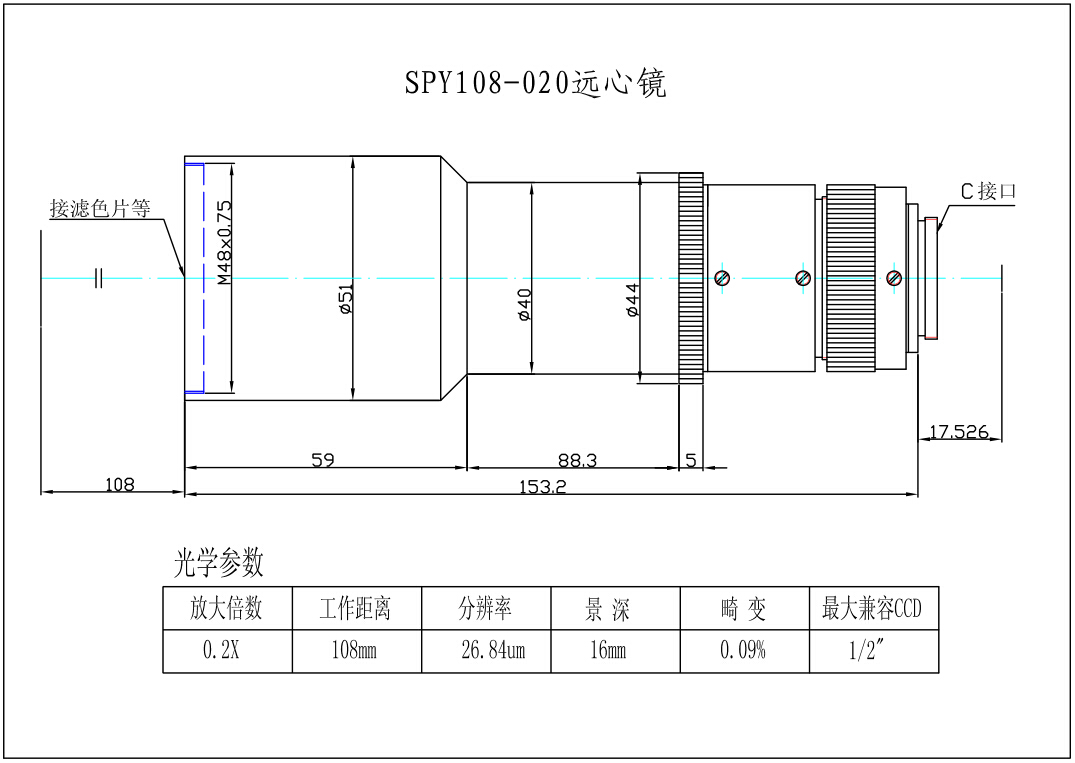

SPY108-020	0.20X	108	*3224**	8	16	26.8	0.09%	＜0.05	278	1/2"
SPY110-010/200	0.10X/2.0X	110	*6448/3.22.4*	8	64	54	0.40%	＜0.08	446	1/2"
SPY110-020/200	0.20X/2.0X	110	*3224/3.22.5*	8	16	26.8	0.10%	＜0.08	331	1/2"
SPY110-030	0.30X	110	*21.316**	10	6.4	16.2	0.10%	＜0.08		1/2"
SPY177-030	0.3X	177	*29.322**	8~25	6.4	16.2	0.05%	＜0.05	294.2	1/2"
SPY180-030	0.3X	180	*29.322**	5~27	8	22.4	0.03%	＜0.08	426	2/3"

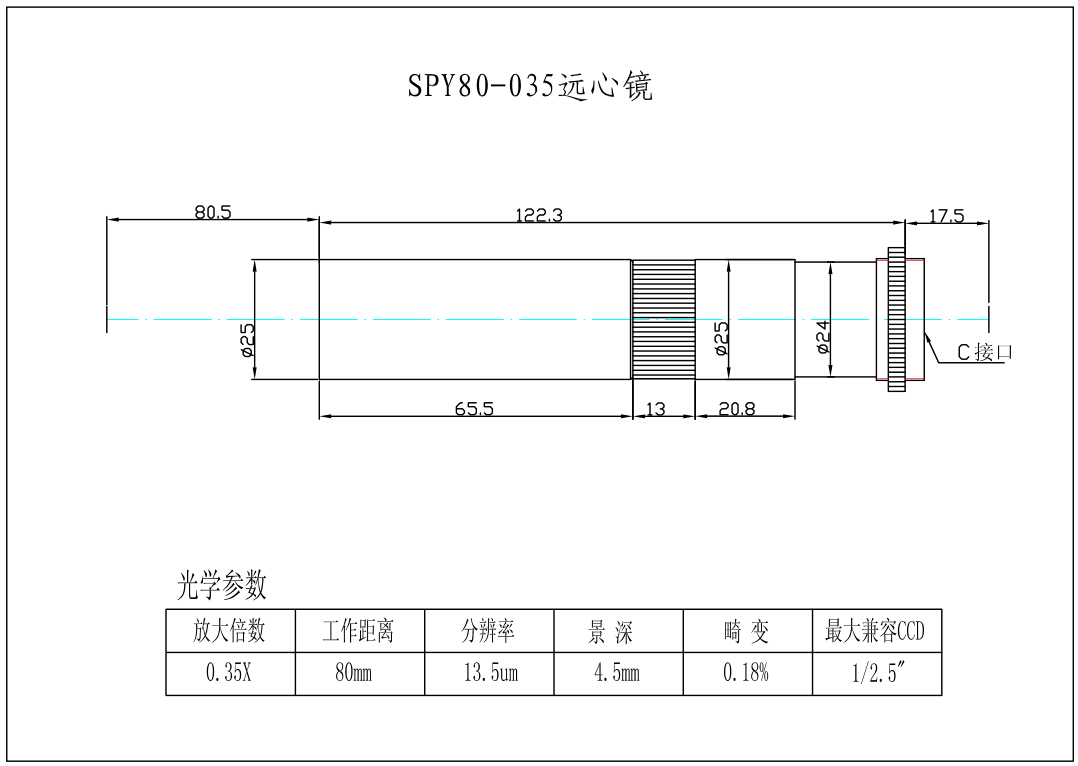

SPY80-035	0.35X	80	*29.322**	5~27	4.5	13.5	0.18%	＜0.8	220	1/2"
SPY110-035	0.35X	110	*29.322**	8	5	15	0.07%	＜0.2	301.7	2/3"
SPY159-040	0.4X	159	*1612**	10	5	17	0.20%	＜0.05	354.3	1/1.8"

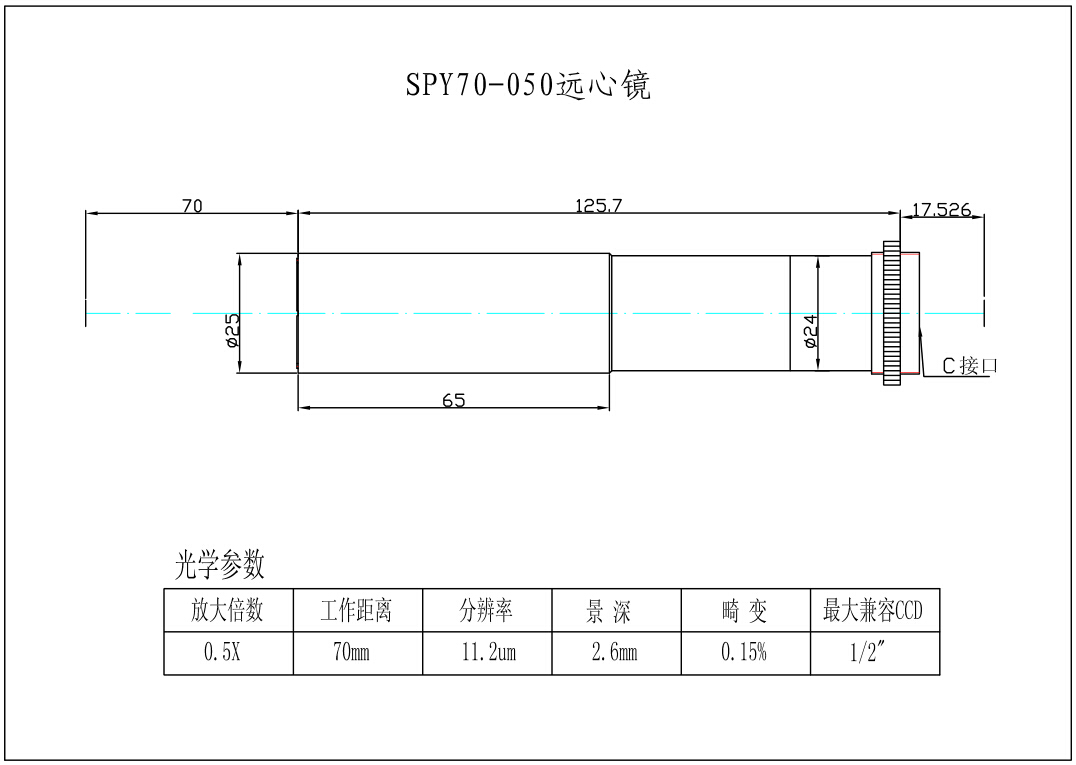

SPY70-050	0.50X	70	*12.89.6**	12.5	2.6	11.2	0.15%	＜0.08	213.5	1/2"

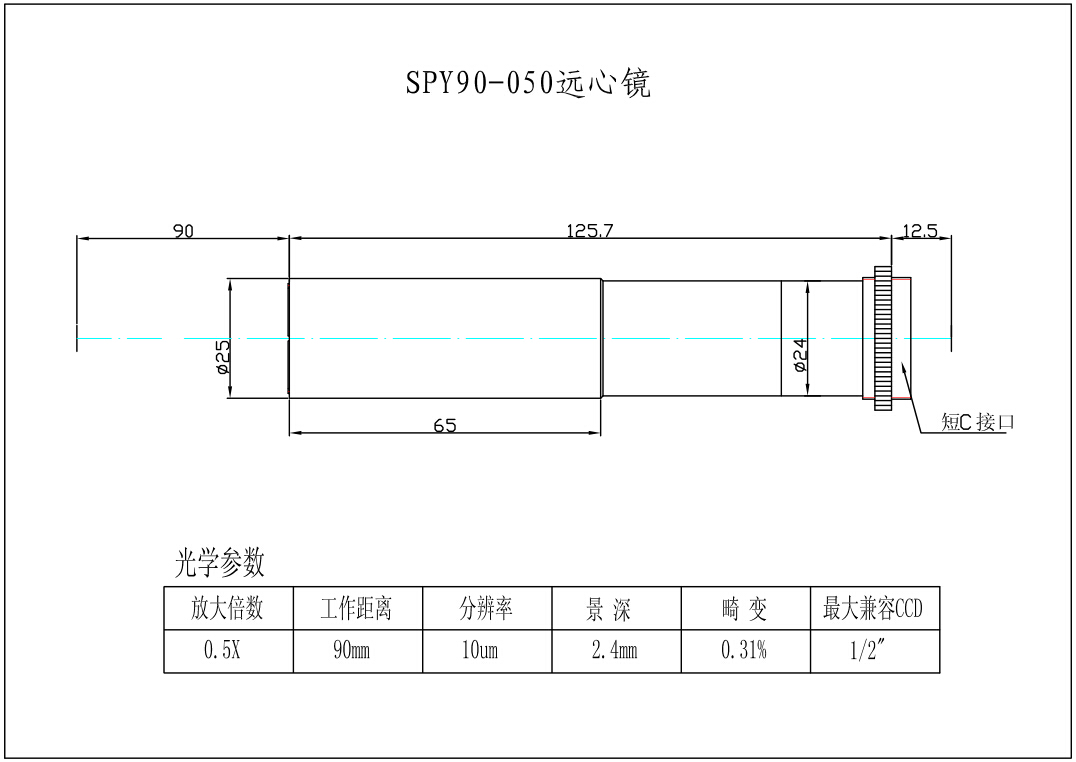

SPY90-050	0.50X	90	*12.89.6**	12.5	2.4	10	0.31%	＜0.08	228	1/2"
SPY111-050	0.50X	111	*12.89.6**	8	2.5	11.2	0.17%	＜0.08	306	2/3"
SPY513-050	0.50X	513	*12.89.6**	15	4.5	20	0.08%	＜0.05	726.5	1/2"

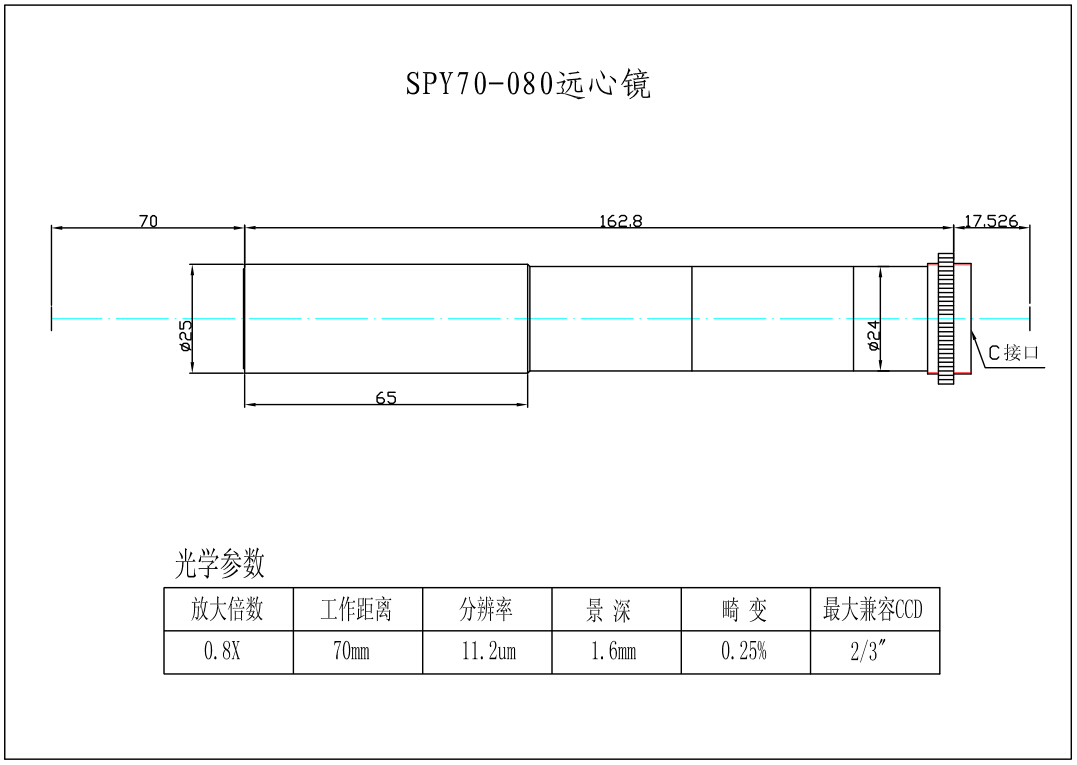

SPY70-080	0.80X	70	*86**	24	11	1.6	0.25%	＜0.05	250.7	2/3"

2016新增

型号	倍率	工作距离	视场(1/3CCD)	有效FNO	景深	分辨率	畸变 (%)	远心度	O/I	最大兼容CCD
SPY91-0063	0.063X	91	φ100	8	20	84	0.07%	<0.08	446	φ6.3
SPY96-0063	0.063X	96	φ100	8	20	84	0.07%	<0.08	446	φ6.3
SPY75-006	0.06X	75	φ80	5-2.5	64	54	0.25%	<0.08	368.75	φ4.8
SPY120-009	0.09X	120	φ100	5	4	35	0.08%	<0.08	420.4	φ9
SPY120-009a	0.09X	120	φ100	5	4	35	0.08%	<0.08	412.6	φ9
SPY115-014	0.14X	115	62.8x47.1	8	20	38.3	0.12%	<0.08	417	2/3"
SPY450-016	0.16X	450	55x41.25	8	15	33.5	0.07%	<0.08	752	2/3"
SPY350-024	0.24X	350	75x56.25	10	7	28	0.10%	<0.08	750.7	4/3"
SPY110-035C	0.35X	110.8	25.1x18.8	8	5	15	0.07%	<0.2	301.7	2/3"
SPY110-035	0.35X	110.8	25.1x18.8	8	5	15	0.07%	<0.2	301.7	2/3"
SPY108-030	0.3X	108	21.3x16	8	6.4	16.2	0.20%	<0.05	294.2	1/2"
SPY198-030	0.3X	198	29.3x22	8	6.4	16.2	0.06%	<0.08	387.5	2/3"
SPY260-030	0.3X	260	29.3x22	8	7	18	0.13%	<0.08	452.4	2/3"
SPY110-040	0.4X	110.8	22x16.5	10	5	17.5	0.08%	<0.08	300.2	2/3"
SPY108-050	0.5X	108	25.6x19.2	15	3	20	0.09%	<0.08	278.5	1"
SPY110-050C	0.5X	111.5	17.6x13.2	8	2.5	11.2	0.17%	<0.08	306.2	2/3"
SPY110-050q	0.5X	110	12.8x9.6	12	4	16.8	0.25%	<0.05	253	1/2"
SPY110-050Cq	0.5X	110	12.8x9.6	12	4	16.8	0.25%	<0.05	257.6	1/2"
SPY110-050a	0.5X	110	12.8x9.6	8	2.5	11	0.25%	<0.05	253	1/2"
SPY200-050C	0.5X	201.5	17.6x13.2	8	2	12	0.16%	<0.10	428	2/3"
SPY159-060	0.6X	159	14.6x11	8	1.8	9	0.14%	<0.08	394	2/3"
SPY110-100	1.0X	110.6	8.8x6.6	13.7	0.5	9.2	0.25%	<0.05	268	2/3"
