产品简介

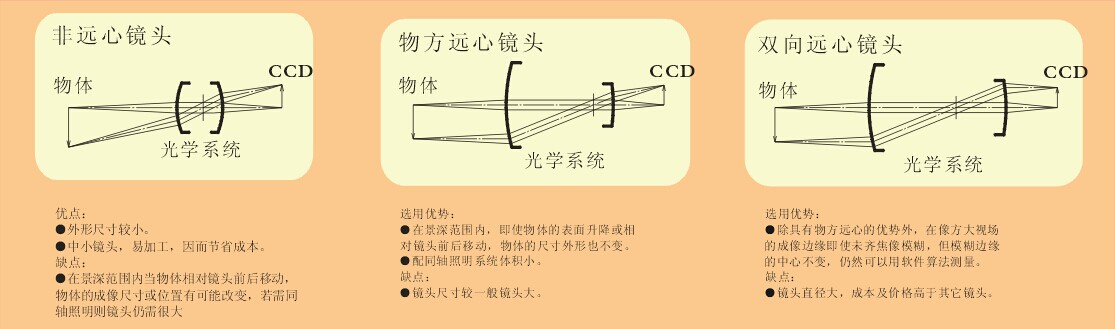

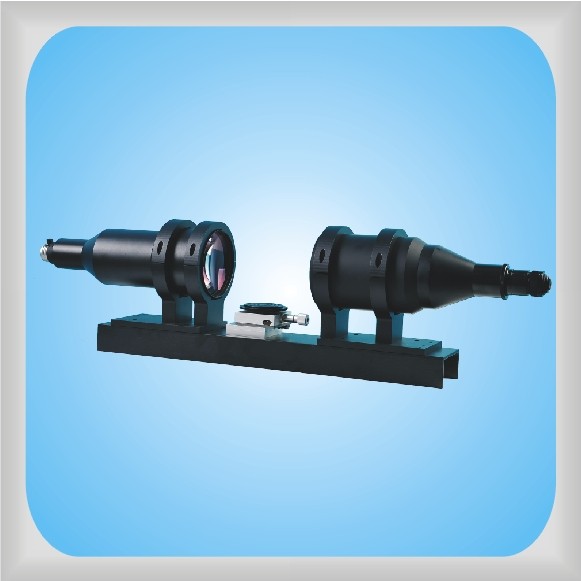

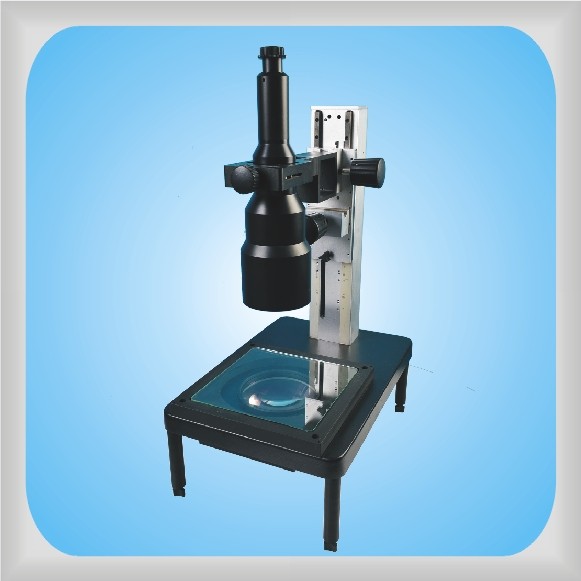

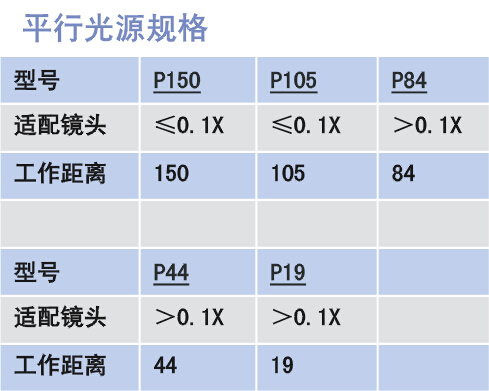

平行光成像在线检测系统具有大景深，畸变小，所显示的图像大小恒定等特点。该系统由双远心大视野镜头和相对应的平行光光源组成，配合软件应用于较大工件的在线快速检测，提高检测效率。
● 标准C接口（支承面到CCD靶面距离为17.55mm）。也可加CS接口。
● CCD螺纹接口为1英吋32扣

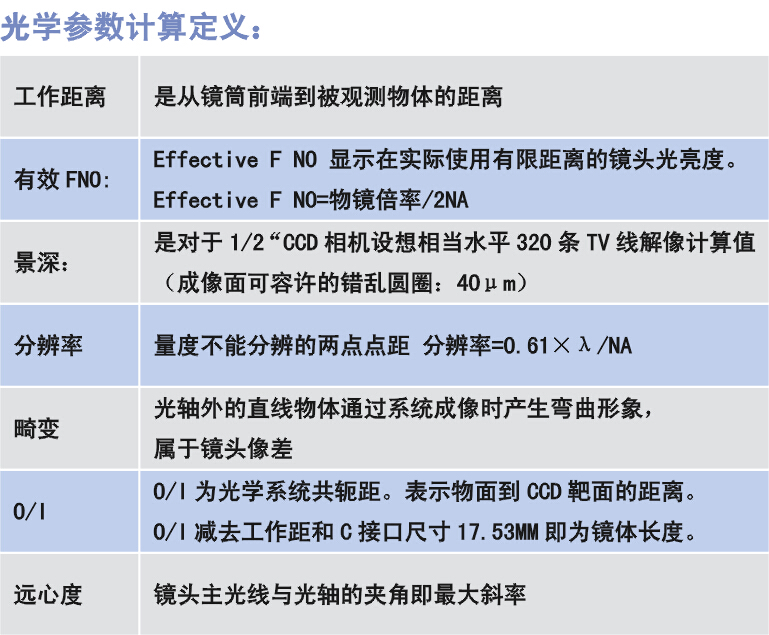

型号	倍率	工作距离	视场(1/3CCD)	有效FNO	景深	分辨率	畸变（%）	远心度	O/I	最大兼容CCD
SPJ36-0048	0.048X	36	φ100	5~25	20	67	0.05%	＜0.08	376.6	φ4.8
SPJ116-0048Z	0.048X	116	φ100	8	60	99	0.06%	＜0.08		1/2"
SPJ156-0048	0.048X	156	φ100	8	100	67	0.12%	＜0.08	530	φ4.8
SPJ150-00534Z	0.0534X	150	120*90	8	60	99	0.07%	＜0.08	787	1/2"
SPJ205-00534	0.0534X	205	120*90	8	60	99	0.07%	＜0.08	814	1/2"
SPJ75-006	0.06X	95	φ100	5~25	64	54	0.25%	＜0.08	369	φ4.8
SPJ95-006Z	0.06X	95	φ80	8	68	47	0.10%	＜0.08		φ4.8
SPJ150-006	0.06X	150	106*80	8	100	90	0.08%	＜0.08	729	1/2"
SPJ175-006	0.06X	175	106*80	8	100	90	0.08%	＜0.08	729	1/2"
SPJ119-008/Z	0.08X	119	80*60	6	100	68	0.10%	＜0.08	483	1/2"
SPJ156-008	0.08X	156	80*60	8	100	68	0.08%	＜0.08	517	1/2"
SPJ206-008	0.08X	206	100	8	100	68	0.08%	＜0.08	530	1/2"
SPJ110-008/100	0.08X/1.0X	119	8060/6.44.8	8	64	54	0.08%	＜0.08		1/2"
SPJ48-010	0.10X	48	64*48	5	1.3	11.2	0.29%	＜0.08		1/2"
SPJ90-010/Z	0.10X	90	64*48	5	64	54	0.40%	＜0.08	416	1/2"
SPJ99-010	0.10X	99	64*48	5	64	54	0.40%	＜0.08	426	1/2"
SPJ100-010	0.10X	100	64*48	5	64	54	0.40%	＜0.08	426	1/2"
SPJ119-010	0.10X	119	64*48	8	64	54	0.40%	＜0.08	446	1/2"
SPJ171-010	0.10X	171	64*48	8	64	54	0.08%	＜0.08	516	1/2"
SPJ108-017	0.17X	108	37.6*28.2	8	22	31.7	0.09%	＜0.05	314	1/2"
SPJ85-017	0.17X	85	37.6*28.2	8	24	31.5	0.20%	＜0.1	294	1/2"
SPJ90-010/100	0.10X/1.0X	99	6448/6.44.8	5	64	54	0.40%	＜0.08		1/2"
SPJ171-010/100	0.10X/1.0X	171	6448/6.44.8	8	64	54	0.08%	＜0.08	516	1/2"
SPJ90-020	0.20X	90	32*24	5~27	10	26.8	0.09%	＜0.05	261	1/2"
SPJ100-020Z	0.20X	100	32*24	6	10	16.8um	0.25%	＜0.05	210	1/2"
SPJ108-020	0.20X	108	32*24	8	16	26.8	0.09%	＜0.05	278	1/2"
SPJ110-010/200	0.10X/2.0X	110	6448/3.22.4	8	64	54	0.40%	＜0.08	446	1/2"
SPJ110-020/200	0.20X/2.0X	110	3224/3.22.5	8	16	26.8	0.10%	＜0.08	331	1/2"
SPJ110-030	0.30X	110	21.3*16	10	6.4	16.2	0.10%	＜0.08		1/2"
SPJ177-030	0.3X	177	29.3*22	8~25	6.4	16.2	0.05%	＜0.05	294.2	1/2"
SPJ180-030	0.3X	180	29.3*22	5~27	8	22.4	0.03%	＜0.08	426	2/3"
SPJ80-035	0.35X	80	29.3*22	5~27	4.5	13.5	0.18%	＜0.8	220	1/2"
SPJ110-035	0.35X	110	29.3*22	8	5	15	0.07%	＜0.2	301.7	2/3"
SPJ159-040	0.4X	159	16*12	10	5	17	0.20%	＜0.05	354.3	1/1.8"
SPJ70-050	0.50X	70	12.8*9.6	12.5	2.6	11.2	0.15%	＜0.08	213.5	1/2"
SPJ90-050	0.50X	90	12.8*9.6	12.5	2.4	10	0.31%	＜0.08	228	1/2"
SPJ111-050	0.50X	111	12.8*9.6	8	2.5	11.2	0.17%	＜0.08	306	2/3"
SPJ513-050	0.50X	513	12.8*9.6	15	4.5	20	0.08%	＜0.05	726.5	1/2"
SPJ70-080	0.80X	70	8*6	24	11	1.6	0.25%	＜0.05	250.7	2/3"
